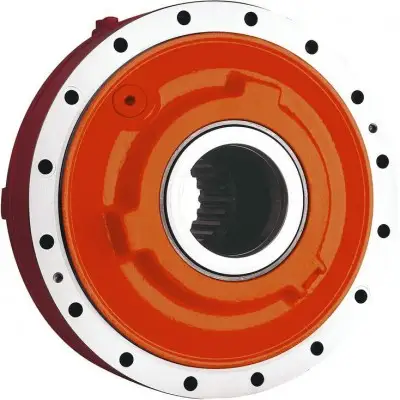

Синхронные моментные двигатели MBT450 (MST450+MRT450)

Description Макс. крутящий момент MМакс. 3250 Нм Высокий крутящий момент в состоянии покоя Высокая перегрузочная способность Водяное охлаждение с теплоизолированным корпусом Простая установка Типовое обозначение 01 02 03 04 05 06 07 08 09 MST 450 - - - - 01 Синхронный моментный двигатель MST (статор) MST 02 Типоразмер 450 Конструктивная длина 03 B D​ E​ Обмотка 04 MST450B 0012 MST450D 0006 0012 MST450E 0006 0011​ 0012 0018 Тип охлаждения 05 Водяное охлаждение F Самоохлаждение N3) Конструктивная форма/капсюляция 06 Открытая алюминиевая охлаждающая рубашка T1) Закрытая алюминиевая охлаждающая рубашка (включая корпус и фланец) H1) Стальная рубашка S Датчики и датчики сигналов 07 KTY84-130 + SNM-150 DK N0 Электрическое подключение 08 Осевое направление на стороне статора (с увеличенным внешним диаметром) CN Осевое направление на стороне статора (с малым внешним диаметром) SN2) Радиальное направление на стороне статора (с увеличенным внешним диаметром) RN2) Клеммная коробка, вывод кабеля справа KR1) Другое исполнение 09 Нет NNNN Жилы в осевом направлении без кабельного коннектора D3033) 1) Корпус H и электрическое подключение KR доступны только в комбинации, а также с типом охлаждения F и специальным исполнением NNNN. Корпус T доступен только с электрическим подключением RN, SN и CN 2) Электрическое подключение RN и SN только со специальным исполнением NNNN 3) Специальное исполнение D303 только с электрическим подключением CN Доступные комбинации Конструктивная длина Обмотка Охлаждение Капсюляция 1) Электрическое подключение Другое исполнение PU1) RN2) SN2) CN NNNN D3033) B 0012 F T, H ● ● ● ● ● ● D 0006 F T, H ● ● ● ● ● ● D 0012 F T, H ● ● ● ● ● ● E 0006 F T, H ● ● ● ● ● ● E 0012 F T, H ● – ● ● ● ● E 0011 N S – – – ● ● – E 0018 N S – – – ● ● – ● = поставляется – = Не поставляется 01 02 03 04 05 06 MRT 450 - - - 01 Синхронный моментный двигатель MRT (ротор) MRT 02 Типоразмер 450 Конструктивная длина 03 B D​ E​ Конструктивная форма/механическое исполнение 04 Крепление винтами 3N Внутренний диаметр ротора 05 350 mm 0350 Другое исполнение 06 Нет NNNN Технические данные Тип Расчетное число оборотов Максимальная частота вращения Расчетный­крутящий­момент­ Максимальный крутящий момент Расчетная мощность Расчетный­ток­ Максимальный ­ток Момент инерции 1) nN nmax MN Mmax PN IN Imax J об/мин об/мин Нм Нм кВт A A кг м² MST450B‑0012‑F 120 250 540 1200 6,8 22 70 0,45 MST450D‑0006‑F 90 140 810 1800 7,6 18,8 50 0,64 MST450D‑0012‑F 180 220 810 1800 15,3 33 100 0,64 MST450E‑0006‑F 80 135 1400 3250 11,7 32 88 1,01 MST450E‑0012‑F 135 195 1400 3250 19,8 46 125 1,01 MST450E‑0018‑N 180 195 540 3250 10,2 17,7 125 1,01 MST450E‑0011‑N 110 135 560 3250 6,5 12,8 88 1,01 1) В зависимости от исполнения ротора. Все данные приведены для режима эксплуатации с водяным охлаждением и напряжением промежуточного контура 540 В. Размеры Размеры Тип ØA B ØC 1) D E Масса Статор 2) Ротор 3) мм мм мм мм мм кг кг MST450B‑0012‑F 480 120 350 570 200 31 13 MST450D‑0006‑F 480 150 350 570 230 38,7
