Артикул: rx6904
Бренд: Bosch Rexroth

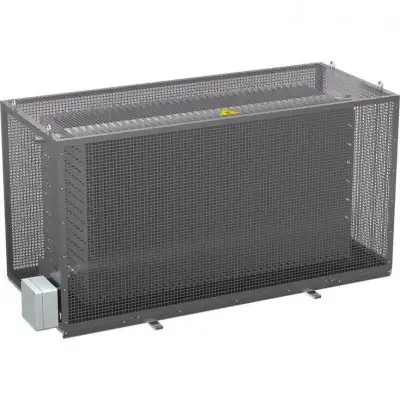

Подходит для IndraDrive ML, HMU05 Описание изделия Если в системе привода присутствует генераторная энергия, которую невозможно вернуть в сеть, направить в другие оси или подать в накопители энергии, тормозной резистор преобразует ее в тепло. Тормозные резисторы управляются тормозным регулятором.
Типовое обозначение 01 02 03 04 05 06 07 08 09 10 HLR 05 . 1 - - - - - 01 HLR HLR Конструктивный ряд 02 05 05 Исполнение 03 1 1 Тип охлаждения 04 Воздушное охлаждение W Длительная мощность 05 54 kW 54K0 1) 70 kW 70K0 2) Дополнительные опции 06 Нет N Сопротивление 07 4 Ohm 04R0 2) 5,4 Ом 05R4 1) Класс защиты 08 IP20 A Номинальное напряжение промежуточного контура 09 DC 750 V D7 1);2) DC 1100 V 11 Другое исполнение 10 Нет NNNN 1) Длительная мощность 54K0 только с сопротивлением 05R4 и номинальным напряжением промежуточного контура D7 2) Длительная мощность 70K0 только с сопротивлением 04R0 и номинальным напряжением промежуточного контура D7
Технические данные Тормозное сопротивление Тип HLR05.1W-54K0-N05R4 HLR05.1W-70K0-N04R0 Максимальное потребление энергии кВт ч 6500 8400 Тормозная мощность Длительность кВт 54 70 Макс. кВт 124 168 tВключение с 46 50 tПоследний цикл с 120 120 Сопротивление Ом 5,4 4
Размеры Размеры Тип HLR05.1W-54K0-N05R4 HLR05.1W-70K0-N04R0 A мм 1780 1780 B мм 936 936 C мм 800 800 Масса кг 145 145 Подходящие продукты IndraDrive ML HMU05, с воздушным охлаждением, ULN 380 .. 500 В IndraDrive ML HMU05, с воздушным охлаждением, ULN 380 .. 500 В Диапазон мощности 132 кВт .. 2,5 МВт Напряжение питания от 380 В .. 500 В Напряжение промежуточного контура от 540 V .. 750 V Класс защиты устройства/соединений: IP20/IP00 (IEC529) Воздушное охлаждение Пособие по проектированию Инструкция по применению Safety and Security Instructions Запасные части и ремонт IndraDrive ML HMU05, с жидкостным охлаждением, ULN 380 .. 500 В IndraDrive ML HMU05, с жидкостным охлаждением, ULN 380 .. 500 В Диапазон мощности 132 кВт .. 4 МВт Напряжение питания от 380 В .. 500 В Напряжение промежуточного контура от 540 V .. 750 V Класс защиты устройства/соединений: IP20/IP00 (IEC529) Жидкостное охлаждение Пособие по проектированию Инструкция по применению Safety and Security Instructions Запасные части и ремонт IndraDrive ML HMU05, с жидкостным охлаждением, ULN 525 .. 690 В IndraDrive ML HMU05, с жидкостным охлаждением, ULN 525 .. 690 В Диапазон мощности 132 кВт .. 4 МВт Сетевое напряжение 525 В .. 690 В Напряжение промежуточного контура от 540 V .. 1100 V Класс защиты устройства/соединений: IP20/IP00 (IEC529) Жидкостное охлаждение Пособие по проектированию Инструкция по применению Safety and Security Instructions Запасные части и ремонт Downloads IndraDrive ML Antriebssysteme mit HMU05 Manual | R911344278 | 2019-05-14 | German | PDF | 88.7MB Product Groups: HMU05 - supply device/inverter Ausgabe 03 IndraDrive ML Drive Systems with HMU05 Manual | R911344279 | 2019-07-11 | English | PDF | 88.8MB Product Groups: HMU05 - supply device/inverter Edition 0
