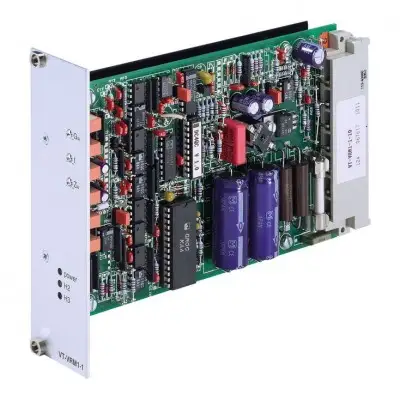

Описание
Серия компонентов 1X
Аналоговый, модульное исполнение
Для 4/2-ходовых пропорциональных распределительных клапанов 4WRE (с одним соленоидом)
Особенности
• Дифференциальный вход для сигнала напряжения
• Генератор рампы с раздельно настраиваемыми временами разгона «вверх/вниз»
• Регулируемые нулевая точка и чувствительность
• Регулируемый уровень ступени
• Обнаружение обрыва кабеля обратной связи по фактическому значению
• Защита от обратной полярности рабочего напряжения
• Светодиодные индикаторы «Готовность к работе» и «Разрешение»
Описание изделия
Общая информация

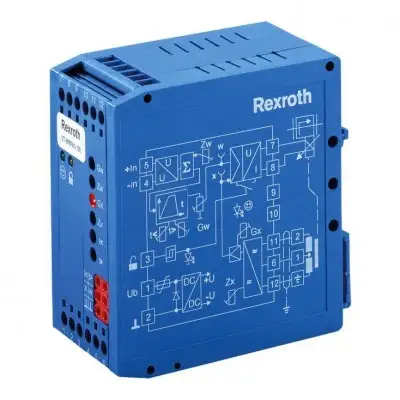

Усилительные модули устанавливаются защёлкиванием на DIN-рейку согласно EN 60715. Электрическое подключение осуществляется через винтовые клеммы. Модули работают от постоянного напряжения 24 В.
Блок питания [1]
Усилительные модули оснащены блоком питания с ограничителем пускового тока. Этот блок обеспечивает все внутренние необходимые положительные и отрицательные напряжения питания.
Задание командного значения
Внутренний сигнал командного значения рассчитывается из суммы [3] внешнего сигнала командного значения, поступающего на дифференциальный вход [2], и смещения нулевой точки (потенциометр нулевой точки «Zw»). Положительное командное значение приводит к увеличению тока в соленоиде.
Функция разрешения [11]
Функция разрешения активирует выходные каскады тока и передаёт внутренний сигнал командного значения на генератор рампы. Сигнал разрешения отображается светодиодом на передней панели. При подключении разрешения внутреннее командное значение изменяется (при любом способе задания командного значения) в соответствии с заданным временем рампы. Таким образом, управляемый клапан открывается плавно, без рывков.
Генератор рампы [4]
Генератор рампы ограничивает крутизну управляющего сигнала. Последующие функции ступени и аттенюаторы амплитуды не удлиняют и не укорачивают время рампы.
Информация по настройке и измерению времени рампы:
Значение на измерительном гнезде «t» (U/В): 5 | 3 | 2 | 1 | 0,5 | 0,3 | 0,2 | 0,1 | 0,05 | 0,03 | 0,02
Текущее время рампы (±20%) (t/мс): 20 | 33 | 50 | 100 | 200 | 333 | 500 | 1000 | 2000 | 3333 | 5000
Формула для расчёта времени рампы: t в мс, U в вольтах на измерительном гнезде
Генератор характеристики [5]
С помощью регулируемого генератора характеристики уровень ступени и максимальные значения могут быть настроены под гидравлические требования. Фактический ход характеристики через нулевую точку не ступенчатый, а линейный.
Ограничитель амплитуды [6]
Внутреннее командное значение ограничено примерно на уровне +110% от номинального диапазона.
Генератор [9]
Генератор создаёт управляющий сигнал для индуктивного датчика положения.
Демодулятор [10]
Демодулятор выдаёт сигнал фактического значения положения управляющего золотника на основе сигнала датчика положения. +100% ≙ +10 В.
Регулятор положения золотника [7]
Регулятор положения оптимизирован под конкретный тип клапана.
Выходной каскад тока [8]
Выходной каскад тока формирует тактированный ток соленоида для пропорционального клапана. Ток соленоида ограничен в диапазоне от 2,4 А до 2,6 А. Выход выходного каскада защищён от короткого замыкания. Выходной каскад обесточивается при внутреннем сигнале неисправности или при отсутствии сигнала разрешения.
