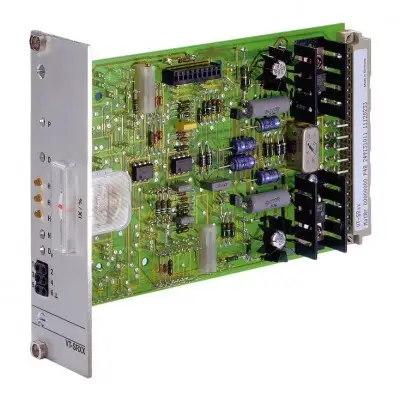

Усилитель клапана для высокодинамичных клапанов с управлением сервоклапаном VT-SR11-1X Bosch Rexroth

Характеристики

Серия компонентов 1X Аналоговый, формат Еврокарта Для клапанов: 4WRD-5X Особенности Вход по напряжению Регулятор расхода клапана и положения главного золотника Осциллятор/демодулятор для индуктивной обратной связи по положению Вход разрешения Выходной каскад с сигналом вибрации Измерительный прибор для отображения расхода клапана Защита от переполюсовки рабочего напряжения Описание продукта Усилители клапанов работают с двухтактным выходным каскадом на биполярных транзисторах. Выход этого выходного каскада может подключаться или отключаться с помощью цепи разрешения (реле K2). Разрешение отображается свечением светодиода «H2» на передней панели. Напряжение переключения всех реле определяется с помощью перемычек J12 и J13 либо на 0 В, либо на +UB (заводская установка +UB). Выходной каскад состоит из И-регулятора с подключенным генератором сигнала вибрации. Амплитуда сигнала вибрации устанавливается с помощью R7. Предварительный каскад (токовое задающее значение) управляется через ПД-регулятор. Возвращаемое фактическое значение тока одновременно отображается прибором на передней панели. Осциллятор/демодулятор регистрирует положение управляющего золотника. Он выполнен в виде сменной платы, параметры которой адаптированы к соответствующему типу клапана. На ПД-регулятор подаются задающее значение положения и фактическое значение положения, причем Д-составляющая регулятора воздействует только на фактическое значение (обратная связь по скорости). Нулевая точка может устанавливаться через R3 (NP) с передней панели. Необходимое симметричное рабочее напряжение +UB защищено от переполюсовки. Если плата не оснащена стабилизаторами напряжения для питания электроники регулятора и датчика положения, требуется дополнительное стабилизированное вспомогательное напряжение ±UM. Порт вспомогательного напряжения защищен от переполюсовки до максимального тока 1 А. Опционально усилитель может быть оснащен ПИД-регулятором (Д-составляющая воздействует только на фактическое значение) с переключаемой ПИ-составляющей и резервным реле с беспотенциальным перекидным контактом. Этот регулятор может использоваться для наложения дополнительного контура управления (например, для управления приводом). П- и Д-составляющая могут устанавливаться на передней панели. Статус переключения регулятора отображается светодиодом «H1», реле — светодиодом «H3» (светодиоды горят, если реле включены). Комплектация ПИД-регулятором зависит от заказчика и поэтому должна указываться в заказе в виде обычного текста. Эти усилители получают специальное типовое обозначение при поставке. Резервное реле нагружается до 28 В и 0.5 А. Типовой код 01 Усилитель клапана для сервоклапанов с электрической обратной связью по положению VT-SR11 02 Серия компонентов 10 .. 19 (10 .. 19: неизменные установочные и присоединительные размеры) 1X 03 Без стабилизатора напряжения ±15 В 0 Со стабилизатором напряжения ±15 В 1 04 Исполнение: стандартное Без кода Для клапанов: 4WRD…XN V002 05 Для клапанов: 4WRD 10-5X 4WRD10-5X Для клапанов: 4WRD 16-5X 4WRD16-5X Для клапанов: 4WRD 25-5X 4WRD25-5X Для клапанов: 4WRD 32-5X 4WRD32-5X
