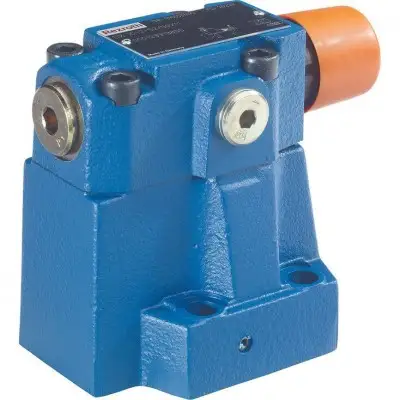

Клапан последовательности по давлению с пилотным управлением DZ

Описание. Типоразмер 10 … 32. Серия 5X. Максимальное рабочее давление 315 бар. Максимальный расход 600 л/мин. Особенности. Пригоден для использования в качестве клапана предварительной нагрузки, последовательности и переключения. Для монтажа на плиту. Схема расположения отверстий согласно ISO 5781. В качестве картриджного клапана. 4 ступени давления. 4 типа настройки:. • Поворотная ручка. • Втулка с шестигранником и защитным колпачком. • Запираемая поворотная ручка со шкалой. • Поворотная ручка со шкалой. Обратный клапан, опционально. Описание изделия. Клапан типа DZ представляет собой пилотно-управляемый клапан последовательности давления. Он применяется для подключения второй системы в зависимости от давления. Клапан последовательности давления в основном состоит из главного клапана (1) с вставкой главного золотника (7) и пилотного клапана управления (2) с типом настройки и опциональным обратным клапаном (3). В зависимости от подвода и слива пилотного масла и соответствующей функции различают следующие исполнения:. Клапан предварительной нагрузки тип DZ. -.-5X/… (линии управления 4.1, 12 и 13 открыты; линии управления 4.2, 14 и 15 закрыты). Давление в канале A действует через линию управления (4.1) на пилотный золотник (5) в пилотном клапане управления (2). Одновременно давление в канале A действует через сопло (6) на подпружиненную сторону главного золотника (7). Если давление в канале P превышает значение, заданное на пружине (8), пилотный золотник (5) перемещается против пружины (8). Гидравлическая жидкость с подпружиненной стороны главного золотника (7) теперь течёт через сопло (9), регулирующую кромку (10) и линии управления (11) и (12) в канал B. В результате на главном золотнике (7) возникает падение давления. Главный золотник (7) перемещается вверх и открывает соединения из канала A в B. Давление в канале A превышает значение в канале B на значение, заданное на пружине (8). Утечка на пилотном золотнике (5) отводится внутренне через пружинную камеру (17) пилотного клапана управления и линию управления (13) в канал B. Если давление во вторичном контуре (канал B) превышает давление в канале A, может быть опционально установлен обратный клапан (3) для свободного обратного потока. Клапан предварительной нагрузки тип DZ. -.-5X/.X… (линии управления 4.2, 12 и 13 открыты; линии управления 4.1, 14 и 15 закрыты). В принципе функция этого клапана соответствует функции типа DZ. -.-5X/…. Однако в исполнении «X» сигнал открытия подаётся внешне через линию управления X (4.2). Клапан последовательности тип DZ. -.-5X/.Y… (линии управления 4.1, 12 и 14 или 15 открыты; линии управления 4.2 и 13 закрыты). В принципе функция этого клапана соответствует функции типа DZ. -.-5X/…. Однако в исполнении «Y» утечка на пилотном золотнике (5) должна отводиться через линию (14) или (15) в бак по разгруженному соединению. Пилотное масло направляется через линию (11) и (12) в канал B. Клапан циркуляции тип DZ. -.-5X/.XY… (линии управления 4.2, 14 или 15 открыты; линии управления 4.1, 12 и 13 закрыты). В принципе функция этого клапана соответствует функции типа DZ. -.-5X/…. В исполнении «XY» сигнал открытия подаётся внешне через линию управления X (4.2), а слив утечек осуществляется внешне через линию (14) или (15). Типовой код. 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18. DZ 10 – 5X / Y *. 01 Клапан последовательности давления, пилотно-управляемый DZ. 02 Типоразмер 10 10. Типоразмер 25 25. Типоразмер 32 32. 03 Тип настройки. Поворотная ручка 1. Втулка с шестигранником и защитным колпачком 2. Запираемая поворотная ручка со шкалой 3 1). Поворотная ручка со шкалой 7. 04 Серия 50 … 59 (50 … 59: неизменные установочные и присоединительные размеры) 5X. 05 Максимальное давление последовательности. 25 бар 25. 75 бар 75. 150 бар 150. 210 бар 210. 315 бар 315 2). 06 Подвод и слив пилотного масла. Внутренний подвод, внутренний слив без кода. Внешний подвод, внутренний слив X. Внутренний подвод, внешний слив Y. Внешний подвод, внешний слив XY. 07 С обратным клапаном без кода. Без обратного клапана M. 08 Материал уплотнений. Уплотнения NBR без кода. Уплотнения FKM V. 09 Дополнительные сведения в виде текста *. 1) H-ключ с мат. № R900008158 входит в объём поставки. 2) Только с типом настройки «2» и без обратного клапана. Технические характеристики (Для применения вне этих параметров обращайтесь к нам!). Общие. Типоразмер 10 25 32. Вес (прибл.) кг. Клапан предварительной нагрузки 3,7 6,9 9,2. Клапан последовательности 4,0 7,2 9,5. Монтажное положение любое. Диапазон температуры окружающей среды °C. Уплотнения NBR –30 … +80. Уплотнения FKM –20 … +80. Гидравлические. Типоразмер 10 25 32. Максимальное рабочее давление. Порт A бар 315 315 315. Порт B бар 315 315 315. Максимальное давление последовательности. Регулируемое бар 25; 75; 150; 210; 315. Максимальный расход л/мин 300 600 600. Гидравлическая жидкость см. таблицу ниже. Диапазон температур гидравлической жидкости °C. Уплотнения NBR –30 … +80. Уплотнения FKM –20 … +80. Диапазон вязкости мм²/с 10 … 800. Максимально допустимая степень загрязнения гидравлической жидкости, класс чистоты согласно ISO 4406 (c). Класс 20/18/15 3)
