Сервораспределители направленного действия, 4-ходовое исполнение 4WS.2E...

Характеристики

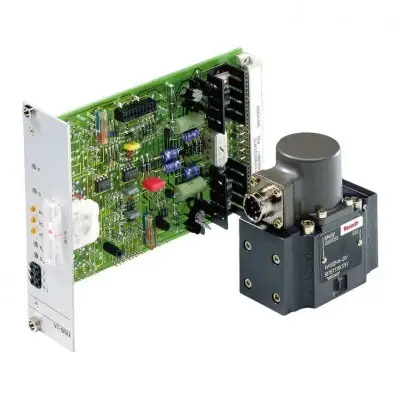

Типоразмер 6 Серия 2X Максимальное рабочее давление 315 бар Максимальный расход 48 л/мин Особенности Клапан для регулирования положения, усилия, давления или скорости 2-ступенчатый сервоклапан с механической обратной связью 1-я ступень: усилитель сопло/заслонка Для монтажа на плиту: Схема расположения портов согласно ISO 4401 Сухой моментный двигатель, отсутствие загрязнения зазоров соленоида гидравлической жидкостью Может также использоваться как 3-ходовое исполнение Безызносный возвратный элемент золотника Клапан и встроенная электроника управления отрегулированы и испытаны Камеры давления на гильзе золотника с щелевым уплотнением, поэтому отсутствует износ уплотнительного кольца Фильтр 1-й ступени свободно доступен снаружи Описание изделия 4WS(E)2EM 6-2X/… Клапаны этого типа — электрически управляемые 2-ступенчатые направляющие сервоклапаны со схемой расположения портов согласно ISO 4401-03-02-0-05. Они в основном используются для регулирования положения, усилия, давления или скорости. Эти клапаны состоят из электромеханического преобразователя (моментного двигателя) (1), гидравлического усилителя (принцип: сопло-заслонка) (2) и золотника (3) в гильзе (2-я ступень), который соединён с моментным двигателем через механическую обратную связь. Электрический входной сигнал на катушках (4) моментного двигателя создаёт силу посредством постоянного магнита, которая действует на якорь (5), и в сочетании с торсионной трубкой (6) создаёт крутящий момент. Это заставляет заслонку (7), соединённую с торсионной трубкой (6) через болт, перемещаться из центрального положения между двумя управляющими соплами (8), и на передних сторонах золотника (3) создаётся перепад давления. Перепад давления приводит к изменению положения золотника, в результате чего порт давления соединяется с одним исполнительным портом, и одновременно другой исполнительный порт соединяется с портом слива. Золотник соединён с заслонкой или моментным двигателем посредством изгибной пружины (механическая обратная связь) (9). Положение золотника изменяется до тех пор, пока момент обратной связи через изгибную пружину и электромагнитный момент моментного двигателя не уравновесятся, и перепад давления в системе сопло-заслонка не станет равным нулю. Ход золотника и, следовательно, расход сервоклапана регулируются пропорционально электрическому входному сигналу. Следует учитывать, что расход зависит от перепада давления на клапане. Тип 4WS2EM 6-2X/… для внешней электроники управления Внешняя электроника управления (сервоусилитель) служит для управления клапаном, усиливая аналоговый входной сигнал (заданное значение) так, чтобы выходным сигналом сервоклапан управлялся в режиме регулирования расхода. Тип 4WSE2EM 6-2X/… с OBE Для усиления аналогового входного сигнала встроена специальная электроника управления (10), настроенная на этот тип клапана. Она прикреплена к разъёму (11) в крышке моментного двигателя

Типовое обозначение

01 02 03 04 05 06 07 08 09 10 11 6 - 2X / B ET K17 V * 01 Электрич

. Описание: Клапаны 4WS(E)2EM 6-2X/... этого типа представляют собой двухступенчатые сервоклапаны с электроприводом и системой перемещения в соответствии со стандартом ISO 4401-03-02-0-05
