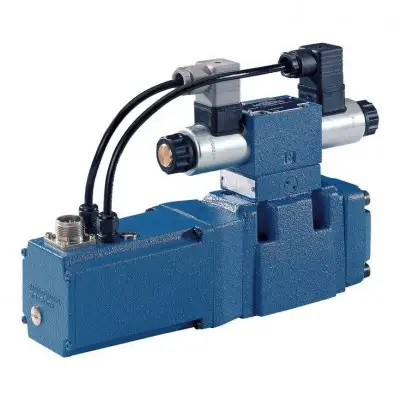

Описание Типоразмер 10, 16, 25, 27, 32, 35 Серия 3X Максимальное рабочее давление 350 бар Максимальный расход 3000 л/мин Особенности Пропорциональные распределители с пилотным управлением, 2-ступенчатые, с электрической обратной связью по положению основного золотника и встроенной электроникой (OBE) Управление направлением и величиной потока Управление пропорциональными электромагнитами Для монтажа на плиту: схема расположения отверстий по ISO 4401 Электрическая обратная связь по положению Основной золотник с пружинным центрированием Пилотный клапан: одноступенчатый пропорциональный распределитель Основная ступень с регулированием по положению Описание изделия Пилотный клапан тип 4WRAP 6 W7.3X/G24… (1-я ступень) Пилотный клапан представляет собой пропорциональный клапан прямого действия. Геометрия управляющих кромок оптимизирована для использования в качестве пилотного клапана для пропорциональных распределителей типа 4WRKE. Пропорциональные электромагниты — это герметичные по давлению электромагниты постоянного тока с мокрым якорем и съёмными катушками. Они преобразуют электрический ток пропорционально в механическое усилие. Увеличение тока приводит к соответственно большему усилию электромагнита. Установленное усилие электромагнита остаётся постоянным на всём ходе управления. Пилотный клапан в основном состоит из корпуса (1), пропорциональных электромагнитов (2 и 3), золотника клапана (4) и пружин (5 и 6). В неактивированном состоянии оба исполнительных порта соединены с баком. При возбуждении одного из двух электромагнитов (2 или 3) магнитное усилие перемещает золотник (4) в направлении пружины (5 или 6). После преодоления зоны перекрытия соединение одного из двух исполнительных портов с баком перекрывается и устанавливается соединение с камерой давления. Происходит поток от P к камере управления основной ступени. Клапаны типа 4WRKE являются 2-ступенчатыми пропорциональными распределителями. Они управляют направлением и величиной потока. Основная ступень имеет регулирование по положению, так что положение золотника не зависит от сил потока, в том числе при больших расходах. Клапаны в основном состоят из пилотного клапана (1), корпуса (8), основного золотника (7), крышек (5 и 6), центрирующей пружины (4), индуктивного датчика положения (9) и редукционного клапана (3). При отсутствии входного сигнала основной золотник (7) удерживается в центральном положении центрирующей пружиной (4). Обе камеры управления в крышках (5 и 6) соединены с баком через золотник пилотного клапана (2). Основной золотник (7) соединён с соответствующей электроникой управления через индуктивный датчик положения (9). Как изменение положения основного золотника (7), так и изменение командного значения в точке суммирования усилителя создают разность напряжений. При сравнении командного и фактического значений возможное отклонение регулирования определяется электроникой, и пропорциональный электромагнит пилотного клапана (1) запитывается током. Ток создаёт усилие в электромагните, которое перемещает управляющий золотник через толкатель
