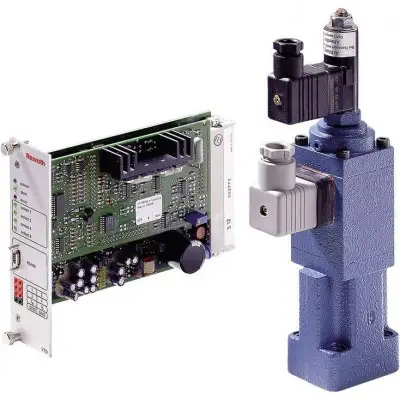

Пропорциональный клапан регулирования расхода 2FRE 6

Характеристики

Типоразмер 6. Серия 2X. Макс. рабочее давление 210 бар. Расход, макс. 25 л/мин

Особенности

• 2-ходовое исполнение. • Клапан с компенсатором давления для компенсированного по давлению регулирования расхода. • Управление пропорциональным соленоидом. • Для монтажа на плиту: схема отверстий по ISO 4401-03-02-0-05. • С электрическим позиционным регулированием дросселирующей кромки. • Осевое перемещение катушки датчика положения, благодаря чему возможна простая калибровка нулевой точки дросселирующей кромки без вмешательства в управляющую электронику (электрически-гидравлическая). • Малый производственный допуск клапана и электрического усилителя VT-VRPA1-150-1X (аналоговый) и модуля усилителя VT-MRPA1-150-1X (аналоговый), опционально. • Регулирование расхода в обоих направлениях через выпрямительную сэндвич-плиту.

Описание

Пропорциональные клапаны регулирования расхода типа 2FRE .. имеют 2-ходовую функцию. Они способны регулировать расход, задаваемый электрическим задающим сигналом, компенсированным по давлению и по температуре образом. Конструкция в основном состоит из корпуса (1), пропорционального соленоида с индуктивным датчиком положения (2), дросселирующей кромки (3), компенсатора давления (4), а также обратного клапана (5), опционально. Пропорциональный клапан регулирования расхода, исполнение «B…RV» (без внешнего запирания, с обратным клапаном). Настройка расхода определяется заданием (от 0 до 100%) на потенциометре задающего сигнала. Через усилитель и пропорциональный соленоид заданный командный сигнал воздействует на регулировку дросселирующей кромки (3). Положение дросселирующей кромки (3) регистрируется индуктивным датчиком положения. Любые возникающие отклонения от заданного значения корректируются позиционным регулятором. Компенсатор давления (4) постоянно поддерживает перепад давления на дросселирующей кромке (3) на постоянном уровне. Таким образом, расход компенсирован по нагрузке. Малый температурный дрейф является результатом благоприятной конструкции дросселирующей кромки. При задающем сигнале 0% дросселирующая кромка закрыта. В случае отключения питания или обрыва кабеля индуктивного датчика положения дросселирующая кромка закрывается. Начиная с задающего сигнала 0% возможен плавный пуск. Посредством двух рамп в электрическом усилителе дросселирующая кромка может открываться и закрываться с задержкой. Через обратный клапан (5) возможен свободный обратный поток от B к A. С дополнительной выпрямительной сэндвич-плитой типа Z4S 6.. под пропорциональным клапаном регулирования расхода можно регулировать поток питания и возврата от исполнительного механизма. Тип 2FRE 6 B-2X/..RV. Пропорциональный клапан регулирования расхода, исполнение «A…MV» (с внешним запиранием, без обратного клапана). Функция этого клапана в основном аналогична функции клапана типа «B..RV». Для подавления скачка при запуске при открытой дросселирующей кромке (3) (задающий сигнал > 0%) предусмотрено запирание компенсатора давления (4) через порт P (6). Внутреннее соединение между портом A и компенсатором давления (4) исключено. Через внешний порт P (6) давление в P
