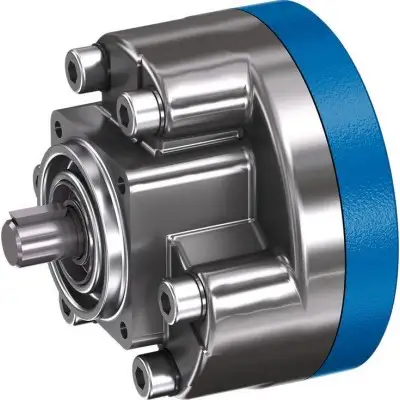

Шестерённый насос внутреннего зацепления PGP

Описание Насос с фиксированным рабочим объемом Размер корпуса 2, 3 Размер 6,3 … 32 Максимальное давление 350 бар Рабочий объем 6,5 … 32,5 см³ Особенности Низкий уровень шума при работе Низкие пульсации расхода Высокий КПД даже при низкой вязкости благодаря компенсации уплотнительного зазора Длительный срок службы благодаря подшипникам скольжения и компенсации уплотнительного зазора Подходит для широкого диапазона вязкостей и скоростей Отличные всасывающие характеристики Может комбинироваться с внутренними зубчатыми насосами PGH и PGF, лопастными насосами и осепоршневыми насосами. Применение: для приводов с высоким рабочим давлением до 10⁶ циклов нагрузки, например, для прессов по обрезке. Описание изделия. Конструкция. Гидравлические насосы серии PGP представляют собой внутренние зубчатые насосы с фиксированным рабочим объемом и компенсацией зазора утечки. В основном они состоят из: корпуса (1), крышки подшипника (1.1), крышки (1.2), кольцевой шестерни (2), вала шестерни (3), подшипников скольжения (4), осевых дисков (5) и стопорного штифта (6), а также сегментного узла (7), состоящего из сегмента (7.1), держателя сегмента (7.2) и уплотнительных роликов (7.3). Процесс всасывания и вытеснения Вал шестерни (3), опирающийся на гидродинамические подшипники, приводит в движение кольцевую шестерню с внутренней зубчатой поверхностью (2) в указанном направлении вращения. Во время вращения объем в зоне всасывания увеличивается на угол примерно 180°. Возникает отрицательное давление, и жидкость поступает в камеры. Серповидный сегментный узел (7) отделяет всасывающую камеру от нагнетательной камеры. Внутри нагнетательной камеры зубья вала шестерни (3) входят в зазоры между зубьями кольцевой шестерни (2). Затем жидкость вытесняется через напорный канал (P). Осевая компенсация Сила осевой компенсации FA действует в области напорной камеры и создается зоной давления (8) в осевых дисках (5). Поэтому осевые, продольные зазоры между вращающимися и неподвижными частями чрезвычайно малы и обеспечивают оптимальное осевое уплотнение камеры давления. Радиальная компенсация Радиальная компенсирующая сила FR действует на сегмент (7.1) и держатель сегмента (7.2). Соотношения площадей и положение уплотнительных роликов (7.3) между сегментом и держателем сегмента рассчитаны таким образом, чтобы обеспечить практически беззазорное уплотнение между кольцевой шестерней (2), сегментным узлом (7) и валом шестерни (3). Пружинные элементы под уплотнительными роликами (7.3) обеспечивают достаточное давление прижима даже при очень низких давлениях. Гидродинамический и гидростатический подшипники Силы, действующие на вал шестерни (3), принимают на себя радиальные подшипники скольжения с гидродинамической смазкой (4), а силы, действующие на кольцевую шестерню (2), — гидростатический подшипник (9). Шлицы Для зубчатой передачи выбран эвольвентный профиль шлицов. Большая длина контакта обеспечивает низкие пульсации расхода и давления; эти низкие показатели пульсаций в значительной степени способствуют бесшумной работе. Используемые материалы: Корпус (1), крышка подшипника (1.1), крышка (1.2) и осевые диски (5): сталь-алюминиевый композитный материал; Кольцевая шестерня (2), вал шестерни (3) и упорный штифт (6): сталь; Подшипник скольжения
