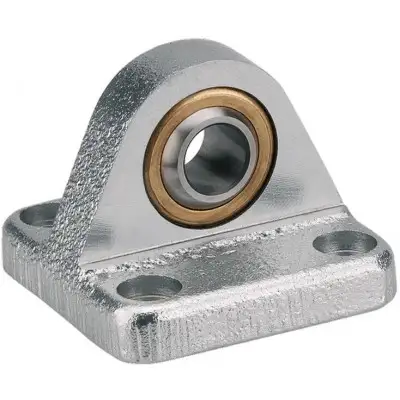

Описание Группа 6, опция 04 Материал: Алюминий / оцинкованный чугун с шаровидным графитом Технические данные Технические данные EMC 32 40 50 63 80 100 100XC Fмакс N Fмакс EMC 14500 17800 22900 Fмакс EMC m kg 0.21 0.28 0.43 0.68 1.21 2.03 6.1 Обозначения Символ Описание Ед.изм. Fмакс Максимальная динамическая нагрузка N m Масса kg Размеры Размеры EMC 32 40 50 63 80 100 100XC CN H7 mm 10 12 16 20 35 D1 H13 mm 6.6 9 11 18 D2 H13 mm 11 15 18 26 E mm 47 53 65 75 95 115 176 EN mm 14 16 21 25 43 Допуск для EN mm - 0.1 ER mm 15 18 20 23 27 30 44 Eu mm 10.5 12 15 18 30 FL mm 22 25 27 32 36 41 55 Допуск для FL mm - 0.2 DIN 912 M6x18 M8x20 M10x20 M16x30 H mm 9 10.5 14 15 17 I2 mm 5.5 6.5 10 l3 min. mm 36 42 48 55 70 80 130 R mm 12 15 19 21 24 25 39 TG mm 32.5 38 46.5 56.5 72 89 140 Допуск для TG mm ± 0.2 Примечания по поставке Крепежные винты в комплекте Коды для заказа Материал numbers EMC Артикул Материал 32 R349946900 Алюминий 40 R349947000 Алюминий 50 R349947100 Алюминий 63 R349947200 Алюминий 80 R349947300 Алюминий 100 R349947400 Алюминий 100XC 1827001626 Galvanized cast iron with spheroidal graphite
