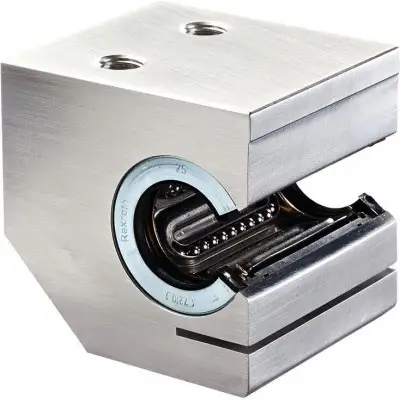

Описание Облегчённый прецизионный корпус (алюминий)
Стандартная линейная втулка
Фиксация коническим штифтом с канавкой
Наружные уплотнения
Без маслёнки
Описание продукта Линейные комплекты со стандартными линейными втулками, с боковым раскрытием, для беззазорных или преднатянутых направляющих.
Технические данные
Общие технические данные
Ø d мм 20 25 30 40 50
amax м/с² 100 50
vmax м/с 2.5 2
m кг 0.45 0.85 1.3 2.3 3.7
FR 1) Н 6 7 8 11 14
Усилие страгивания Н 16 19 24 32 40
Радиальный зазор Поставляется зажатым на валу h5 (нижний предел) и настроен на нулевой зазор
Условия эксплуатации
Допустимая температура окружающей среды (мин ... макс) -10 °C ... +80 °C
1) Силы трения, создаваемые линейными втулками со встроенными уплотнительными скребками с двух сторон при отсутствии радиальной нагрузки. Силы трения зависят от скорости и смазки.
Грузоподъёмность и моменты нагрузки
Ød мм 20 25 30 40 50
C 1) Н 1280 2270 2890 5280 8470
C0 1) Н 970 1750 2390 4000 6900
1) Номинальная грузоподъёмность действительна для основного направления нагрузки. Номинальная грузоподъёмность рассчитана на общий путь 100 000 м. При расчёте на 50 000 м значения в таблице необходимо умножить на 1.26.
Обозначения
Символ Описание Ед. изм.
Ød Диаметры валов мм
amax Максимальное ускорение перемещения м/с²
C Динамическая грузоподъёмность Н
C0 Статическая грузоподъёмность Н
FR Сила трения Н
m Масса кг
vmax Максимально допустимая скорость м/с
Для нагрузки в направлении раскрытия см. диаграммы нагрузки (раздел «Диаграммы»).
Влияние направления нагрузки на грузоподъёмность открытых линейных втулок
Номинальная грузоподъёмность C и C0 действительна для основного направления нагрузки ρ = 0°. Для всех других направлений нагрузки номинальную грузоподъёмность необходимо умножить на коэффициенты fρ (динамическая грузоподъёмность C) или fρ0 (статическая грузоподъёмность C0). Установка специальных линейных втулок позволяет предотвратить снижение грузоподъёмности (см. Линейный комплект с боковым раскрытием).
Определение динамической грузоподъёмности
Размеры
Размеры
Ød мм 20 25 30 40 50
D мм 32 40 47 62 75
A мм 60 75 86 110 127
E1 22 мм ±0.15 28 мм ±0.15 34 мм ±0.15 43 мм ±0.15 50 мм ±0.15
E2 30 мм ±0.15 36 мм ±0.15 42 мм ±0.15 48 мм ±0.15 62 мм ±0.15
E3 мм 33 42 48 62 70
E4 мм 42 52 60 68 85
H мм 30 35 40 45 50
Допуск H 1) мкм + 5 - 19 + 4 - 21
H1 мм 60 72 82 100 115
H4 мм 22 26 30 38 45
L мм 54 67 79 91 113
M 1) 17 мм ±0.01 21 мм ±0.01 25 мм ±0.01 32 мм ±0.01 38 мм ±0.01
N1 мм 42 50 55 67 78
N2 мм 15 18 24 30
S 2) мм 8.4 10.5 13.5 15.5 17.5
S1 M10 M12 M16 M20
S2 3) мм 6 8 10 12
SW мм 2.5 3 4 5
V мм 5 6.5 8 10 12
W 4) мм 10 12.5 16.8 21
1) Зажато (закреплено) относительно Ø d.
2) Цилиндрические болты ISO 4762-8.8
3) Центрирование штифтовым отверстием.
4) Минимальный размер относительно Ø d.
Обозначения
Символ Описание Ед. изм.
Ød Диаметры валов мм
C/C0 Основное направление нагрузки
Информация для проектирования
Расчёт срока службы
Монтаж
См. указания по установке линейных комплектов с боковым раскрытием.
Радиальный зазор
Значения радиального зазора, указанные в таблице, определены статистически и соответствуют значениям, ожидаемым на практике. Линейные комплекты R1066, R1068 и R1072 поставляются зажатыми на валу h5 (нижний предел)
