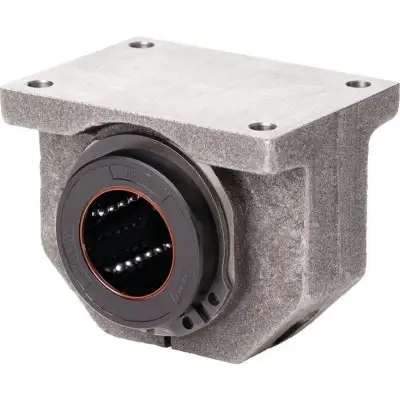

Линейные комплекты с супер-линейными втулками A, регулируемые, R1066 LSGE-A-..-DD

Характеристики

: Прецизионный корпус (ламеллярно-графитовый чугун/сталь). Линейная втулка Super Linear Bushing A с функцией самовыравнивания. Встроенные скребковые уплотнения

Описание

Для направляющих с нулевым зазором или с предварительной нагрузкой. Регулировочный винт для настройки радиального зазора. Данные линейные комплекты поставляются с нулевым зазором.

Технические данные

Общие технические данные Ø d мм 12 16 20 25 30 40 50 amax м/с² 150 vmax 1) м/с³ м кг 0,15 0,24 0,41 0,79 1,19 2,26 3,15 FR 2) Н 0,8 1 1,5 2 2,5 3 4 Усилие отрыва Н 1,5 2 3 4,5 6 8 10 Радиальный зазор Поставляется в зажатом состоянии на валу h5 (нижний предел) и с нулевым зазором Условия эксплуатации Допустимая температура окружающей среды (мин.. макс.) -10 °C .. +80 °C 1) Возможны скорости до 5 м/с. Срок службы ограничен повышенным износом пластиковых деталей. Испытания показали общий ход от 50 • 10⁵ м до 100 • 10⁵ м без отказов. 2) Тормозные силы трения, создаваемые линейными втулками со встроенными скребковыми уплотнениями с двух сторон при отсутствии радиальной нагрузки. Тормозные силы трения зависят от скорости и смазки. Грузоподъёмность и моменты нагрузки Ød мм 12 16 20 25 30 40 50 C 1) N 1020 1500 2470 5040 5860 10070 14730 C0 1) N 490 830 1340 2470 3570 5570 8280 1) Номинальные нагрузки применимы для основного направления нагрузки. Если направление нагрузки не совпадает с основным направлением нагрузки, номинальные значения динамической нагрузки необходимо умножить на следующие коэффициенты: Ø d 12 и 16: f = 0,82, f₀ = 0,86; Ø d от 20 до 50: f = 0,82, f₀ = 0,78 Номинальные нагрузки рассчитаны на общий ход 100 00 м. При расчете на 50 000 м значения в таблице необходимо умножить на 1,26. Легенда Символ Описание Единица измерения Ød Диаметр вала мм amax Максимальный ускоренный ход м/s² C Динамическая грузоподъёмность Н C₀ Статическая грузоподъёмность Н FR Сила трения Н m Масса кг vmax Максимально допустимая скорость м/с Влияние направления нагрузки на номинальную грузоподъёмность закрытых линейных втулок Указанные номинальные значения грузоподъёмности следует выбирать в зависимости от установки в минимальном или максимальном положении и на основе расчётов. Если направление нагрузки четко определено и линейные втулки могут быть установлены в максимальном положении, можно использовать номинальные нагрузки Cmax (динамическая нагрузочная способность) и C0max (статическая нагрузочная способность). Если выравнивание при установке невозможно или направление нагрузки не определено, необходимо использовать минимальные номинальные нагрузки. Снижение грузоподъёмности при коротком ходе При коротком ходе срок службы вала меньше, чем у линейной втулки серии «Super». Поэтому номинальные нагрузки C, указанные в таблицах, необходимо умножить на коэффициент f.s. 1) fs = коэффициент 2) s = длина хода Снижение грузоподъемности при высокой нагрузке Если нагрузка F на суперлинейную втулку A превышает F > 0,5 x C, динамическая номинальная нагрузка C уменьшается. Определение номинальных значений динамической нагрузки. Функция самовыравнивания. Функция самовыравнивания, реализованная за счет стальных опорных пластин и обработанных пазов для шариков, обеспечивает более бесшумное перемещение. На блок-схеме показано сравнение с традиционной линейной втулкой. Пример основан на нагрузке 800 Н и перекосе оси около 8 футов (вызванном
