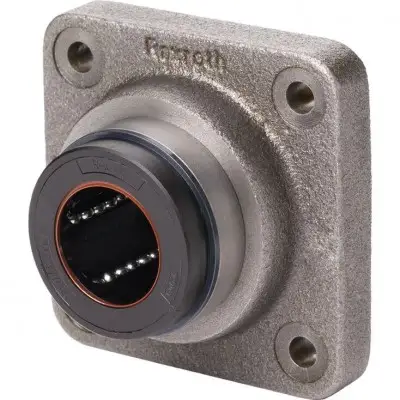

Описание Прецизионный фланцевый корпус (серый чугун с пластинчатым графитом) Суперлинейная втулка A с функцией самоцентрирования Два стопорных кольца с двумя дополнительными распорными кольцами (сталь) для диаметров валов от 12 до 40 Встроенные уплотнительные манжеты Радиальный зазор не регулируется Характеристики Без начальной смазки Описание изделия Данный модульный узел дополняет серию линейных комплектов и применяется в конструкциях с вертикальным валом. Технические данные Общие технические данные Ø d мм 12 16 20 25 30 40 50 amax м/с² 150 vmax 1) м/с 3 m кг 0,095 0,16 0,3 0,57 1,85 1,65 3,4 FR 2) Н 0,8 1 1,5 2 2,5 3 4 Усилие страгивания Н 1,5 2 3 4,5 6 8 10 Радиальный зазор вала h6 мкм + 38 + 10 + 43 + 11 + 50 + 12 Условия эксплуатации Допустимая температура окружающей среды (мин ... макс) -10 °C ... +80 °C 1) Возможны скорости до 5 м/с. Срок службы ограничен повышенным износом пластиковых деталей. Испытания показали общий путь перемещения от 50•10^5 м до 100•10^5 м без отказов. 2) Силы трения, создаваемые линейными втулками со встроенными уплотнительными манжетами с двух сторон при отсутствии радиальной нагрузки. Силы трения зависят от скорости и смазки. Грузоподъемность и моменты нагрузки Ød мм 12 16 20 25 30 40 50 C Н 830 1020 2020 3950 4800 8240 12060 C0 Н 420 530 1050 2180 2790 4350 6470 Номинальные нагрузки рассчитаны на общий путь 100 000 м. При расчете на 50 000 м значения в таблице необходимо умножить на 1,26. Условные обозначения Символ Описание Единица Ød Диаметры валов мм amax Максимальное ускорение перемещения м/с² C Динамическая грузоподъемность Н C0 Статическая грузоподъемность Н FR Сила трения Н m Масса кг vmax Максимально допустимая скорость м/с Влияние направления нагрузки на номинальную нагрузку закрытых линейных втулок Указанные номинальные нагрузки следует выбирать в зависимости от установки в минимальном или максимальном положении и рассчитывать соответствующим образом. Если направление нагрузки четко определено и линейные втулки могут быть установлены в максимальном положении, можно использовать номинальные нагрузки Cmax (динамическая грузоподъемность) и C0 max (статическая грузоподъемность). Если выровненная установка невозможна или направление нагрузки не определено, необходимо использовать минимальные номинальные нагрузки. Снижение грузоподъемности при коротком ходе В случае короткого хода срок службы вала меньше, чем у суперлинейной втулки. Поэтому указанные в таблицах номинальные нагрузки C необходимо умножить на коэффициент f.s. 1) fs = коэффициент 2) s = путь перемещения Снижение грузоподъемности при высокой нагрузке Если нагрузка F на суперлинейную втулку A превышает F > 0,5 x C, динамическая грузоподъемность C уменьшается. Определение динамической грузоподъемности Функция самоцентрирования Функция самоцентрирования в стальных опорных пластинах и обработанных направляющих канавках для шариков обеспечивает более тихое перемещение. Диаграмма показывает сравнение с обычной линейной втулкой. Пример основан на нагрузке 800 Н и несоосности около 8 футов (вызванной прогибом вала). Благодаря функции самоцентрирования необходимо использовать не менее двух суперлинейных втулок на одном из валов в направляющей. FR = сила трения s = перемещ
