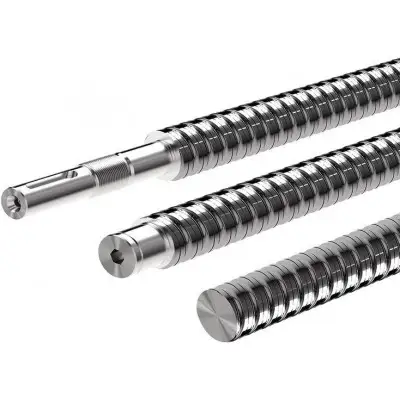

Прецизионные винты

Описание

Обзор изделия Технические данные Условия эксплуатации Типоразмер Допустимая рабочая температура (мин .. макс) 2) Допустимая температура хранения (мин .. макс) 6 x 1R x 0,8 1) -10 °C .. +80 °C -15 °C .. +80 °C 6 x 2R x 0,8 1) 8 x 1R x 0,8 1) 8 x 2R x 1,2 1) 8 x 2,5R x 1,588 8 x 5R x 1,588 12 x 2R x 1,2 1) 12 x 5R x 2 12 x 10R x 2 16 x 5L x 3 16 x 5R x 3 16 x 10R x 3 16 x 16R x 3 20 x 5R x 3 20 x 5L x 3 20 x 10R x 3 20 x 20R x 3,5 20 x 40R x 3,5 1) 25 x 5R x 3 25 x 5L x 3 25 x 10R x 3 25 x 25R x 3,5 32 x 5R x 3,5 32 x 5L x 3,5 32 x 10R x 3,969 32 x 20R x 3,969 32 x 32R x 3,969 32 x 64R x 3,969 1) 40 x 5R x 3,5 40 x 5L x 3,5 40 x 10R x 6 40 x 10L x 6 40 x 12R x 6 40 x 16R x 6 40 x 20R x 6 40 x 25R x 6 40 x 30R x 6 40 x 40R x 6 50 x 5R x 3,5 50 x 10R x 6 50 x 12R x 6 50 x 16R x 6 50 x 20R x 6,5 50 x 25R x 6,5 50 x 30R x 6,5 50 x 40R x 6,5 63 x 10R x 6 63 x 20R x 6,5 63 x 40R x 6,5 80 x 10R x 6,5 80 x 20R x 12,7 1) 80 x 40R x 12,7 1) 1) Типоразмер недоступен в виде мерной длины 2) Шарико-винтовые передачи пригодны для продолжительной работы при температуре до 80 °C с кратковременными пиками до 100 °C (измерения на наружной оболочке гайки). Технические примечания Размеры Указывайте длину в «Форме запроса/заказа» Ltot = общая длина Размеры и технические данные Типоразмер d1 d2 Lмакс Длина по запросу Js Масса d0 x P x Dw мм мм мм кг·см²/м кг/м 6 x 1R x 0,8 1) 6 5.3 мм - - 0.02 0.19 6 x 2R x 0,8 1) 8 x 1R x 0,8 1) 8 7.3 см 0.04 0.36 8 x 2R x 1,2 1) 7 см 8 x 2,5R x 1,588 7.5 6.3 мм 1500 2500 0.3 8 x 5R x 1,588 12 x 2R x 1,2 1) 11.7 10.7 мм - - 0.13 0.79 12 x 5R x 2 11.4 9.9 мм 1500 2500 0.11 0.75 12 x 10R x 2 0.74 16 x 5L x 3 15 12.9 мм 3500 0.31 1.24 16 x 5R x 3 16 x 10R x 3 1.23 16 x 16R x 3 0.34 1.29 20 x 5R x 3 19 16.9 мм 0.84 2.03 20 x 5L x 3 20 x 10R x 3 20 x 20R x 3,5 16.7 мм 0.81 1.99 20 x 40R x 3,5 1) 16.4 мм - - 0.86 2.06 25 x 5R x 3 24 21.9 мм 2500 5500 2.22 3.31 25 x 5L x 3 25 x 10R x 3 2.39 3.43 25 x 25R x 3,5 21.4 мм 2.15 3.25 32 x 5R x 3,5 31 28.4 мм 6.05 5.45 32 x 5L x 3,5 32 x 10R x 3,969 27.9 мм 6.4 5.6 32 x 20R x 3,969 6.39 32 x 32R x 3,969 6.17 5.5 32 x 64R x 3,969 1) - - 6.04 5.44 40 x 5R x 3,5 39 36.4 мм 4500 5500 15.64 8.78 40 x 5L x 3,5 40 x 10R x 6 38 33.8 мм 7500 13.55 8.15 40 x 10L x 6 40 x 12R x 6 5000 13.97 8.27 40 x 16R x 6 12.9 7.95 40 x 20R x 6 7500 13.52 8.14 40 x 25R x 6 5000 13.51 8.67 40 x 30R x 6 13.71 40 x 40R x 6 7500 13.42 8.11 50 x 5R x 3,5 49 46.4 мм 5500 40.03 14.05 50 x 10R x 6 48 43.8 мм 7500 35.71 13.25 50 x 12R x 6 5000 36.58 13.41 50 x 16R x 6 34.37 13 50 x 20R x 6,5 43.3 мм 7500 34.5 13.01 50 x 25R x 6,5 32.4 12.58 50 x 30R x 6,5 5000 36.64 13.42 50 x 40R x 6,5 7500 34.34 12.98 63 x 10R x 6 61 56.8 мм 95.82 21.72 63 x 20R x 6,5 56.3 мм 93.29 21.42 63 x 40R x 6,5 93.08 21.4 80 x 10R x 6,5 78 73.3 мм 256.86 35.58 80 x 20R x 12,7 1) 76 67 мм - - 211.51 32.16 80 x 40R x 12,7 1) 234.3 33.88 1) Типоразмер недоступен в виде мерной длины Условные обозначения Обозначение Описание Ед. изм. d0 Номинальный диаметр мм P Шаг
